Trong ngành gia công cơ khí chính xác, việc lựa chọn đúng loại máy phay không chỉ quyết định chất lượng sản phẩm mà còn ảnh hưởng trực tiếp đến chi phí sản xuất. Vậy máy phay CNC 3 trục, 4 trục và 5 trục khác nhau thế nào? Hãy cùng phân tích chi tiết ưu nhược điểm của từng loại ngay dưới đây.

1. Máy phay CNC 3 trục là gì? (Basic Milling)

Đây là dòng máy phổ biến nhất trong các xưởng cơ khí hiện nay.

• Nguyên lý hoạt động: Dao cắt di chuyển dọc theo 3 trục tọa độ: X (trái - phải), Y (vào - ra) và Z (lên - xuống). Phôi thường được cố định trên bàn máy.

• Ưu điểm: Chi phí đầu tư thấp, lập trình đơn giản, dễ vận hành.

• Ứng dụng: Gia công các chi tiết đơn giản, làm khuôn mẫu phẳng, phay rãnh, khoan lỗ.

• Hạn chế: Chỉ gia công được một mặt của chi tiết trong một lần gá. Với các góc khuất, bạn phải tháo phôi và gá lại bằng tay, dẫn đến sai số.

2. Máy phay CNC 4 trục có gì khác biệt?

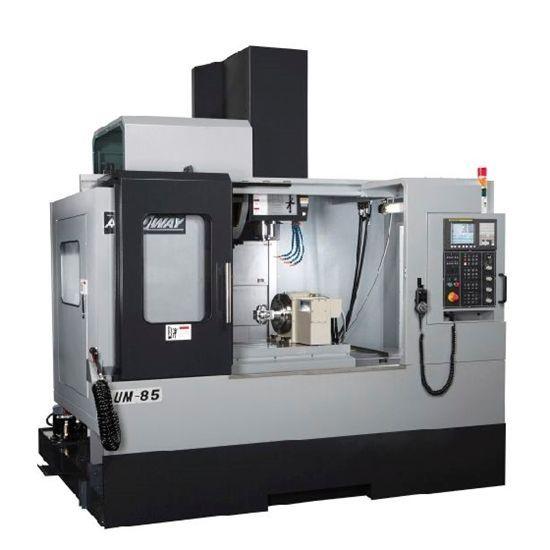

Máy phay 4 trục thực chất là máy 3 trục được tích hợp thêm một trục xoay (thường gọi là trục A).

• Nguyên lý hoạt động: Ngoài chuyển động X, Y, Z, phôi có thể xoay quanh trục X.

• Ưu điểm: Cho phép gia công trên các bề mặt xung quanh của phôi mà không cần tháo ra gá lại nhiều lần.

• Ứng dụng: Gia công các chi tiết có dạng hình trụ, trục cam, bánh răng hoặc khắc chữ trên bề mặt cong.

• Lợi ích: Tiết kiệm thời gian gá đặt và tăng độ chính xác so với máy 3 trục.

3. Máy phay CNC 5 trục - Đỉnh cao của sự chính xác

Đây là "cỗ máy vạn năng" trong giới cơ khí, có khả năng xử lý những chi tiết khó nhất.

• Nguyên lý hoạt động: Máy di chuyển đồng thời trên 3 trục tuyến tính (X, Y, Z) và 2 trục xoay (thường là trục A, B hoặc C). Điều này giúp dao cắt tiếp cận phôi từ mọi hướng.

• Ưu điểm:

  • Gia công các bề mặt cực kỳ phức tạp (như cánh tuabin, linh kiện máy bay).

  • Bề mặt hoàn thiện siêu mịn do dao cắt luôn giữ được góc tiếp xúc tối ưu.

  • Giảm tối đa số lần gá đặt (thường chỉ cần 1 lần duy nhất).

• Nhược điểm: Chi phí đầu tư rất cao, đòi hỏi kỹ thuật viên lập trình (CAM) trình độ cao.

4. Bảng so sánh tổng hợp 3 dòng máy

5. Nên chọn máy phay mấy trục cho xưởng của bạn?

Việc chọn máy không phải cứ "nhiều trục là tốt", mà phải dựa trên bài toán kinh tế:

1. Chọn máy 3 trục nếu: Bạn chuyên làm hàng phổ thông, chi tiết đơn giản, bề mặt phẳng và cần thu hồi vốn nhanh.

2. Chọn máy 4 trục nếu: Bạn thường xuyên gia công các chi tiết dạng trục, cần khắc mặt cong hoặc muốn giảm bớt thời gian gá phôi thủ công.

3. Chọn máy 5 trục nếu: Bạn làm trong lĩnh vực hàng không, y tế (xương khớp nhân tạo), hoặc các linh kiện máy móc cao cấp đòi hỏi độ tinh xảo tuyệt đối.
