Phân Loại Dao Cụ Cắt Gọt CNC: Cách Chọn Dao Phay, Mảnh Chip Tiện Tối Ưu Hiệu Suất

Trong dây chuyền thiết bị ngành gia công cơ khí CNC, nếu máy móc được ví như cơ bắp thì dao cụ chính là những lưỡi dao sắc bén quyết định độ tinh xảo của sản phẩm. Việc thấu hiểu và phân loại đúng dụng cụ cắt gọt kim loại không chỉ giúp bảo vệ trục chính của máy mà còn tối ưu hóa chi phí sản xuất trên từng đầu sản phẩm.

Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về cách phân loại và lựa chọn dao phay, mảnh chip tiện phù hợp nhất với từng nhu cầu gia công.

1. Phân loại dụng cụ cắt gọt kim loại phổ biến trong xưởng CNC

Để cấu thành một chu trình khép kín từ gia công thô đến gia công siêu tinh xác, các xưởng sản xuất hiện nay thường phân chia dao cụ thành các nhóm chính sau:

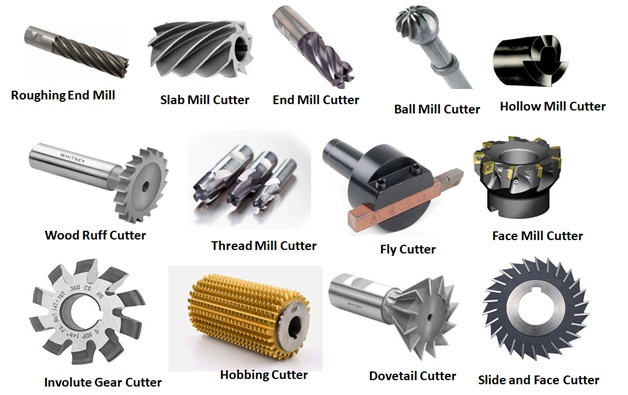

1.1. Dao phay CNC (Milling Tools)

Dành riêng cho các dòng máy phay CNC, nhóm này bao gồm dao phay ngón (Endmill), dao phay mặt đầu (Face mill), dao phay cầu (Ball nose)...

  • Dao phay Carbide (Hợp kim cứng): Đây là dòng dao phổ biến nhất nhờ độ cứng cao, chịu nhiệt tốt, cho phép cắt gọt ở tốc độ cao (High-speed cutting).

  • Dụng cụ cắt gắn PCD (Kim cương đa tinh thể): Giải pháp tối ưu khi gia công các vật liệu phi kim loại, composite hoặc hợp kim nhôm hàm lượng silic cao, mang lại tuổi thọ dao vượt trội và độ bóng bề mặt hoàn hảo.

1.2. Mảnh chip tiện (Turning Inserts)

Sử dụng cho máy tiện CNC, mảnh chip tiện được phân loại theo hình dạng (C, W, T, V, D...), góc cào, và lớp phủ (CVD, PVD) để phù hợp với việc tiện thô, tiện tinh hay tiện rãnh/ren trên các bề mặt tròn xoay.

2. Bí quyết chọn dao phay và mảnh chip tiện theo từng ứng dụng cụ thể

Mỗi phương pháp gia công và loại máy móc sẽ có những yêu cầu khắt khe riêng về dao cụ:

2.1. Chọn dao phay CNC cho ngành khuôn mẫu

May phay CNC cho ngành khuôn mẫu thường phải xử lý các loại thép hợp kim đã qua nhiệt luyện có độ cứng cao (trên 50 HRC) như SKD11, SKD61, NAK80.

  • Giải pháp: Ưu tiên chọn dao phay Carbide có lớp phủ chịu nhiệt cao như AlTiN hoặc TiAlN, kết hợp với biên dạng dao phay cầu hoặc dao phay cổ dài (Long neck) để luồn lách vào các lòng khuôn sâu, góc hẹp. Đối với các dòng máy gia công chính xác Makino chuyên làm khuôn, việc chọn đúng loại dao có độ đảo trục (Run-out) cực thấp là bắt buộc để phát huy tối đa độ chính xác của máy.

2.2. Chọn dao cụ cho gia công đồ gá chính xác theo yêu cầu

Khi thực hiện gia công đồ gá chính xác theo yêu cầu (Jig/Fixture), vật liệu thường rất đa dạng từ nhôm, thép CT3 đến nhựa kỹ thuật (POM, Bakelite).

  • Giải pháp: Đối với đồ gá nhôm, hãy chọn dao phay 2 hoặc 3 lưỡi cắt có góc xoắn lớn để thoát phôi nhanh. Nếu chi tiết yêu cầu độ bóng cực cao, các dụng cụ cắt gắn PCD sẽ là trợ thủ đắc lực giúp bạn bỏ qua công đoạn đánh bóng thủ công.

2.3. Dao cụ hỗ trợ gia công kim loại tấm và các công nghệ phụ trợ

Bên cạnh phay và tiện, các xưởng cơ khí hiện đại thường kết hợp đa dạng công nghệ. Đối với mảng gia công kim loại tấm, dao cụ chủ yếu là các dòng chày đột, cối chấn hoặc béc cắt laser.

Tuy nhiên, với các phôi tấm dày cần tạo lỗ mồi hoặc cắt biên dạng phức tạp mà dao phay không thể can thiệp, kỹ sư sẽ phối hợp sử dụng máy cắt dây Wirecut EDM (dùng dây đồng/moly) hoặc máy xung điện Sinker EDM (dùng điện cực đồng/graphite) để xử lý mà không làm biến dạng bề mặt tấm.

3. Bảng hướng dẫn chọn dao cụ tối ưu hiệu suất và chi phí

Loại thiết bịVật liệu phôiDòng dao khuyến nghịMục tiêu tối ưu
Máy phay CNC (Hàng loạt)Thép thường, Gang, InoxDao phay Carbide phủ PVDTăng tốc độ tiến dao (Feed rate), giảm thời gian chu kỳ.
May phay CNC cho ngành khuôn mẫuThép hợp kim cứng (SKD)Dao phay hợp kim siêu mịn phủ AlTiNChống mài mòn, chịu nhiệt, giữ kích thước lòng khuôn.
Máy gia công chính xác MakinoHợp kim nhôm, ĐồngDụng cụ cắt gắn PCD, dao phay độ chính xác caoĐạt độ bóng gương (Mirror finish), sai số micromet.
Máy tiện CNCTrục thép, Inox, Thép đúcMảnh chip tiện hợp kim phủ CVDBẻ phôi tốt, chịu va đập khi tiện gián đoạn.

4. Những lưu ý sống còn khi lựa chọn dao cụ cắt gọt CNC

Để dao cụ đạt tuổi thọ tối đa và không làm hư hại đến thiết bị ngành gia công cơ khí CNC, bạn cần tuân thủ 3 nguyên tắc:

  1. Độ cứng của dao phải lớn hơn độ cứng của phôi: Hãy luôn kiểm tra thông số HRC của phôi trước khi chọn dao phay hay chip tiện.

  2. Đồng bộ giữa chế độ cắt và thông số dao: Chạy dao quá nhanh gây mẻ lưỡi cắt; chạy quá chậm gây ma sát lớn làm cháy dao. Hãy tham khảo kỹ catalog của nhà sản xuất về tốc độ cắt ($V_c$) và lượng ăn dao ($f_z$).

  3. Hệ thống tưới nguội: Gia công thô nặng cần tưới nguội thể tích lớn (Flood cooling) hoặc tưới nguội xuyên trục chính (Through-spindle cooling) để giải nhiệt và thoát phôi liên tục.
