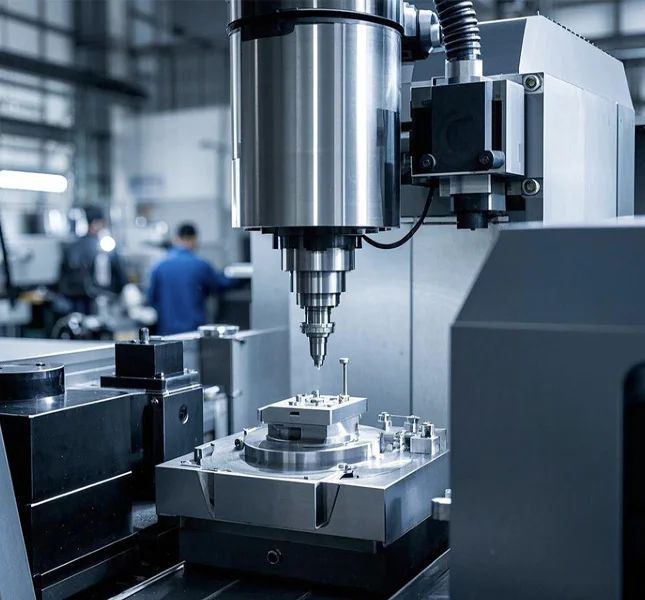

Nguyên Lý Máy Phay CNC: Giải Thích Chi Tiết Từ A - Z

Trong lĩnh vực gia công cơ khí hiện đại, máy phay CNC là thiết bị đóng vai trò chủ chốt. Tuy nhiên, không phải ai cũng hiểu rõ cơ chế đằng sau những đường cắt tinh xảo đó. Bài viết này sẽ giúp bạn khám phá nguyên lý máy phay CNC hoạt động như thế nào và tại sao nó lại là "cánh tay đắc lực" của mọi xưởng sản xuất.

1. Máy phay CNC là gì?

Máy phay CNC (Computer Numerical Control Milling Machine) là máy công cụ sử dụng dao cắt quay để loại bỏ vật liệu khỏi phôi. Điểm khác biệt lớn nhất so với máy phay cơ là mọi chuyển động đều được điều khiển tự động bằng hệ thống máy tính dựa trên các mã lệnh lập trình.

2. Cấu tạo hỗ trợ nguyên lý vận hành

Để hiểu nguyên lý hoạt động, trước hết cần nắm rõ các bộ phận quan trọng tham gia vào quy trình này:

  • Trục chính (Spindle): Giữ dao và quay với tốc độ cực cao.

  • Hệ thống điều khiển (MCU): Tiếp nhận G-code và điều phối các động cơ.

  • Các trục truyền động (X, Y, Z): Cho phép dao hoặc bàn máy di chuyển theo các hướng trong không gian.

  • Bàn máy (Table): Nơi gá đặt và cố định phôi.

3. Nguyên lý máy phay CNC hoạt động như thế nào?

Nguyên lý cốt lõi của máy phay CNC là phương pháp gia công cắt gọt có sự phối hợp chuyển động. Cụ thể:

3.1. Chuyển động chính (Chuyển động quay của dao)

Trục chính quay tròn để tạo ra tốc độ cắt. Khác với máy tiện (phôi quay), ở máy phay, dao cắt là bộ phận quay. Mỗi lưỡi cắt trên dao khi tiếp xúc với phôi sẽ bóc tách một lớp vật liệu mỏng (gọi là phoi).

3.2. Chuyển động chạy dao (Chuyển động tịnh tiến)

Để tạo ra hình dáng mong muốn, dao cắt và phôi phải di chuyển tương đối với nhau theo 3 trục cơ bản:

  • Trục X: Di chuyển theo chiều ngang (trái - phải).

  • Trục Y: Di chuyển theo chiều sâu (vào - ra).

  • Trục Z: Di chuyển theo chiều thẳng đứng (lên - xuống).

3.3. Quy trình điều khiển vòng lặp kín

  1. Nạp chương trình: Người dùng nhập mã G-code vào hệ thống.

  2. Xử lý tín hiệu: Bộ điều khiển chuyển đổi mã lệnh thành xung điện gửi đến các động cơ bước hoặc Servo.

  3. Phản hồi (Feedback): Hệ thống cảm biến (Encoder) gửi tín hiệu ngược lại bộ điều khiển để xác nhận vị trí thực tế của dao, đảm bảo độ chính xác tuyệt đối so với bản vẽ.

4. Quy trình vận hành máy phay CNC tiêu chuẩn

Để một máy phay CNC hoạt động trơn tru, quy trình thường diễn ra qua 4 bước:

  1. Thiết kế CAD/CAM: Tạo bản vẽ 3D và xuất đường chạy dao (G-code).

  2. Thiết lập (Setup): Gá phôi lên bàn máy, lắp dao vào đầu trục chính và xác định tọa độ gốc (Set Zero).

  3. Cắt thử (Dry Run): Chạy kiểm tra không phôi để đảm bảo dao không va chạm.

  4. Gia công tự động: Máy thực hiện các lệnh cắt gọt dưới sự giám sát của kỹ thuật viên.

5. Ưu điểm của nguyên lý vận hành CNC so với máy cơ

Tại sao nguyên lý tự động hóa lại chiếm ưu thế?

  • Khả năng lặp lại: Gia công 1.000 sản phẩm giống hệt nhau với sai số cực nhỏ.

  • Linh hoạt: Chỉ cần thay đổi tệp lập trình là có thể gia công sản phẩm mới.

  • Gia công 3D: Có thể tạo ra các bề mặt cong phức tạp mà máy cơ không thể làm được.
