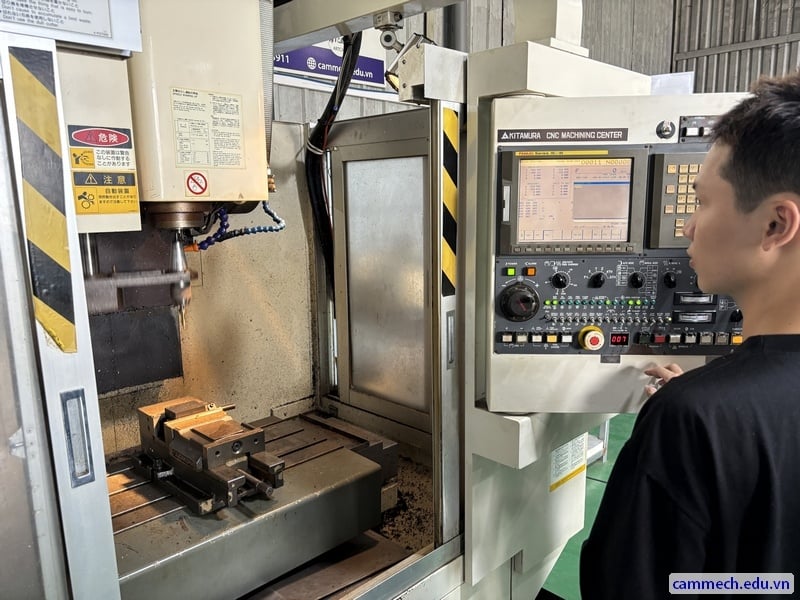

Trong các xưởng gia công cơ khí chính xác, hệ thống máy CNC (như máy phay CNC, máy tiện CNC) là tài sản có giá trị lớn nhất, đóng vai trò quyết định đến năng suất và độ chính xác của sản phẩm. Tuy nhiên, dưới áp lực vận hành liên tục, phôi vụn, bụi bẩn và dầu làm mát bám dính lâu ngày sẽ khiến các trục truyền động bị mài mòn, làm sai lệch dung sai hoặc gây ra các sự cố hỏng hóc bo mạch đắt tiền.

Để tránh những khoảng thời gian chết (downtime) tai hại và tối ưu hóa chi phí sửa chữa, việc thiết lập một quy trình bảo dưỡng định kỳ là bắt buộc. Dưới đây là hướng dẫn chi tiết quy trình bảo dưỡng hệ thống thiết bị CNC chuẩn kỹ thuật từ các chuyên gia.

1. Tại sao cần bảo dưỡng định kỳ hệ thống thiết bị CNC?

Nhiều nhà xưởng thường có thói quen "đợi hỏng mới sửa". Cách làm này không chỉ làm gián đoạn tiến độ đơn hàng mà chi phí thay thế linh kiện (như trục vít me, vòng bi trục chính, bộ điều khiển Fanuc/Mitsubishi) thường đắt gấp hàng chục lần chi phí bảo dưỡng chủ động.

Việc tuân thủ lịch bảo dưỡng định kỳ giúp doanh nghiệp:

• Kéo dài tuổi thọ máy: Giảm ma sát cơ học, ngăn ngừa hiện tượng mài mòn sớm ở các rãnh trượt và trục vít me.

• Duy trì độ chính xác cao: Đảm bảo hệ thống truyền động dịch chuyển mượt mà, kiểm soát chặt chẽ dung sai kích thước ($\pm 0.005mm$).

• Tiết kiệm điện năng: Động cơ servo và hệ thống thủy lực hoạt động êm ái hơn khi được bôi trơn và làm mát đúng chuẩn.

• Đảm bảo an toàn lao động: Phát hiện sớm các rò rỉ điện, lỗi hành trình hoặc sự cố ở bộ phận che chắn phôi.

2. Checklist quy trình bảo dưỡng máy CNC theo mốc thời gian

Một quy trình bảo dưỡng khoa học được chia làm 4 cấp độ dựa trên tần suất vận hành của thiết bị:

2.1. Bảo dưỡng Hằng Ngày (Thực hiện bởi thợ vận hành)

Mỗi cuối ca làm việc, người đứng máy cần dành ra 10 - 15 phút để thực hiện các công việc cơ bản:

• Vệ sinh phôi vụn: Dùng chổi hoặc súng khí thổi sạch phôi bám trên bàn máy, băng che trục (Way cover) và đài dao.

• Kiểm tra dầu bôi trơn (Slideway oil): Đảm bảo thùng chứa dầu bôi trơn trục luôn đầy. Không bao giờ để máy chạy trong tình trạng khô băng.

• Kiểm tra áp suất khí nén: Đảm bảo áp suất cấp cho máy ổn định ở mức 5.0 - 6.5 bar để hệ thống thay dao tự động (ATC) và thổi phôi hoạt động trơn tru.

• Kiểm tra mức dầu làm mát (Coolant): Bổ sung nước/dầu làm mát theo đúng tỷ lệ pha tiêu chuẩn để bảo vệ dao phay Carbide hoặc chíp tiện khỏi bị sốc nhiệt.

2.2. Bảo dưỡng Hằng Tuần (Hoặc sau mỗi 50 giờ chạy máy)

• Vệ sinh màng lọc: Tháo và xịt sạch bụi bẩn bám trên màng lọc của tủ điện tổng và hệ thống tản nhiệt trục chính. Màng lọc bẩn là nguyên nhân hàng đầu gây cháy bo mạch do quá nhiệt.

• Xả nước hệ thống khí nén: Xả sạch nước đọng trong bộ lọc tách nước của máy nén khí để tránh nước lọt vào van điện từ của máy CNC.

• Vệ sinh bồn chứa nước làm mát: Vớt sạch váng dầu tràn (Tramp oil) nổi trên bề mặt để tránh vi khuẩn phát triển gây mùi hôi và làm giảm chất lượng dung dịch cắt gọt.

2.3. Bảo dưỡng Hằng Tháng (Hoặc sau mỗi 200 giờ chạy máy)

• Kiểm tra độ rơ của băng trục: Vệ sinh kỹ các tấm gạt phôi (Wiper) ở các trục X, Y, Z. Kiểm tra xem băng máy có bị xước hoặc khô dầu hay không.

• Bôi mỡ bò chuyên dụng: Tra mỡ vào các gối đỡ vòng bi và các vị trí không nằm trong hệ thống bơm dầu tự động.

• Kiểm tra hệ thống quạt thông gió: Đảm bảo tất cả quạt làm mát cho bộ nguồn, Servo Drive và Spindle Drive đều quay ổn định.

2.4. Tổng bảo dưỡng Định Kỳ 6 Tháng - 1 Năm (Bảo dưỡng chuyên sâu)

Công đoạn này thường do đội ngũ kỹ sư bảo trì chuyên trách thực hiện:

• Kiểm tra độ thăng bằng của máy (Leveling): Sử dụng thước thủy chuẩn điện tử để căn chỉnh lại các chân đế của máy, tránh việc nền nhà xưởng bị sụt lún làm vặn thân máy sau một thời gian chịu tải nặng.

• Thay dầu thủy lực và dầu hộp số: Xả toàn bộ dầu cũ, súc rửa bình chứa và thay dầu mới theo đúng thông số khuyến cáo của hãng (ISO VG 32/46/68).

• Kiểm tra độ đảo trục chính (Spindle Run-out): Sử dụng đồng hồ so chân gập chính xác cao để đo độ rơ trục chính, đảm bảo chất lượng khi gia công tinh bóng bề mặt.

• Sao lưu dữ liệu (Backup Data): Thay pin nuôi nguồn (Battery) cho bộ điều khiển CNC (thực hiện khi máy ĐANG BẬT để tránh mất dữ liệu) và backup toàn bộ chương trình, thông số Parameter ra USB dự phòng.

3. Sơ đồ điều hướng quy trình bảo dưỡng thiết bị CNC

[MÁY CNC VẬN HÀNH]
        │
        ├──➔ HẰNG NGÀY: Dọn phôi, châm dầu băng, kiểm tra áp suất khí nén
        ├──➔ HẰNG TUẦN: Vệ sinh màng lọc tủ điện, xả nước bộ lọc khí
        ├──➔ HẰNG THÁNG: Kiểm tra tấm gạt phôi, tra mỡ gối đỡ vòng bi
        └──➔ 6 THÁNG - 1 NĂM: Căn thăng bằng máy, thay dầu thủy lực, backup Parameter

4. Những lưu ý sống còn khi tiến hành bảo dưỡng máy CNC

1. Tuân thủ quy trình LOTO (Lockout/Tagout): Trước khi mở tủ điện hoặc chui vào bên trong kết cấu máy để bảo dưỡng, bắt buộc phải ngắt Aptomat tổng, khóa ổ khóa an toàn và treo biển cảnh báo "Máy đang bảo dưỡng - Không bật điện".

2. Sử dụng đúng chủng loại dầu mỡ: Tuyệt đối không dùng dầu nhớt động cơ ô tô/xe máy để thay cho dầu rãnh trượt chuyên dụng của máy CNC. Việc dùng sai dầu sẽ làm hỏng lớp dán băng (Turcite-B) và gây két dính trục vít me.

3. Vệ sinh côn trục chính (Spindle Taper) đúng cách: Sử dụng cây vệ sinh chuyên dụng (Taper Cleaner) để lau lòng trục chính. Một hạt phôi siêu nhỏ bám trong lòng trục cũng có thể làm nghiêng bầu kẹp dao BT, gây đảo dao và mẻ lưỡi cắt hàng loạt khi chạy máy.
