Cấu Tạo Máy Tiện CNC Gồm Những Bộ Phận Nào?

Trong lĩnh vực gia công cơ khí, máy tiện CNC là thiết bị không thể thiếu để tạo ra các chi tiết tròn xoay có độ chính xác cực cao. Tuy nhiên, để vận hành thành thạo hoặc bảo trì máy hiệu quả, bạn cần hiểu rõ từng bộ phận bên trong. Bài viết này sẽ "phẫu thuật" chi tiết cấu tạo của một chiếc máy tiện CNC hiện đại.

1. Thân máy và Băng máy (Bed)

Đây là bộ phận nền tảng, chịu toàn bộ trọng tải của máy.

  • Thân máy: Thường được đúc bằng gang cứng (như gang Mehanite) để đảm bảo độ cứng vững, giảm rung chấn tối đa trong quá trình cắt gọt tốc độ cao.

  • Băng máy: Là các đường ray dẫn hướng được mài chính xác, nơi mà bàn xe dao và ụ sau trượt lên. Băng máy hiện đại thường được tôi cứng để chống mài mòn.

2. Trục chính (Spindle) – Trái tim của máy tiện CNC

Trục chính là bộ phận thực hiện chuyển động quay của phôi.

  • Chức năng: Cung cấp mô-men xoắn và tốc độ quay cần thiết để dao cắt bóc tách vật liệu.

  • Cấu tạo: Phía đầu trục chính được gắn Mâm cặp (Chuck) để giữ chặt phôi. Tốc độ trục chính trên máy tiện CNC có thể điều chỉnh linh hoạt và cực kỳ ổn định nhờ động cơ biến tần hoặc động cơ Servo mạnh mẽ.

3. Hệ thống điều khiển (MCU - Machine Control Unit)

Nếu trục chính là trái tim thì hệ điều hành chính là "bộ não" của máy tiện CNC.

  • Chức năng: Tiếp nhận các lệnh lập trình (G-code), xử lý dữ liệu và ra lệnh cho các động cơ di chuyển theo đúng tọa độ X, Z đã định.

  • Các hệ điều khiển phổ biến: Fanuc, Mitsubishi, Siemens, Mazatrol...

4. Đài dao (Turret) – Hệ thống thay dao tự động

Khác với máy tiện cơ chỉ lắp được một vài con dao, đài dao trên máy tiện CNC cho phép lắp nhiều công cụ cùng lúc.

  • Số lượng dao: Thường từ 8 đến 12 vị trí lắp dao.

  • Ưu điểm: Khả năng xoay để thay đổi dao chỉ trong vài giây, giúp thực hiện các công đoạn từ tiện thô, tiện tinh, cắt rãnh đến ren trong một chu trình duy nhất mà không cần dừng máy.

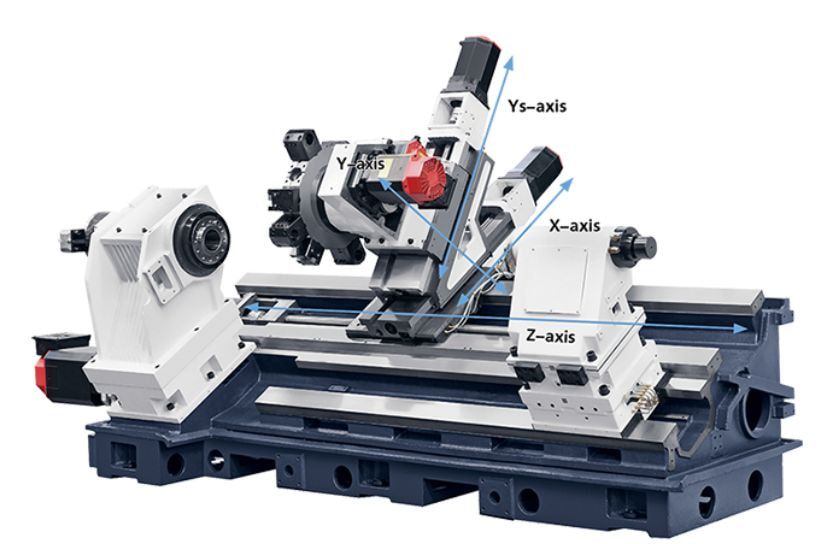

5. Các trục truyền động (X, Z Axis)

Máy tiện CNC cơ bản hoạt động dựa trên hai trục chính:

  • Trục Z: Di chuyển dao theo chiều dọc (song song với trục chính).

  • Trục X: Di chuyển dao theo chiều ngang (điều chỉnh đường kính chi tiết).

  • Hệ thống vít me bi (Ball Screw): Giúp chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến với độ chính xác đến mức micron.

6. Ụ sau (Tailstock)

Đây là bộ phận hỗ trợ khi gia công các chi tiết có chiều dài lớn.

  • Chức năng: Giữ cố định đầu còn lại của phôi để tránh rung lắc hoặc võng phôi trong quá trình tiện.

  • Vận hành: Có thể điều khiển bằng tay hoặc tự động thông qua thủy lực.

7. Các bộ phận phụ trợ quan trọng khác

  • Hệ thống thủy lực: Cung cấp lực kẹp cho mâm cặp và di chuyển ụ sau.

  • Hệ thống bôi trơn và tưới nguội: Giúp giảm nhiệt độ tại mũi dao, bảo vệ bề mặt chi tiết và đẩy phoi ra ngoài.

  • Băng tải phoi (Chip Conveyor): Tự động đưa phoi (vụn kim loại) ra khỏi máy, giúp khu vực làm việc luôn sạch sẽ.
